Plastosadel olevate aukude avamine on levinud meetod teiste komponentidega ühendamiseks või funktsionaalsete sõlmede lisamiseks. Aukude suurus ja asukoht peaksid minimeerima mõju toote tugevusele või suurendama tootmise keerukust. Järgmised on mitmed tegurid, mida tuleb aukude kujundamisel arvesse võtta.
Ühendatud aukude vaheline kaugus või augu ja toote külgneva sirge serva vaheline kaugus ei tohiks olla väiksem kui augu läbimõõt, nagu on näidatud diagrammil, mis näitab kaugust servadest või siseseintest. Samal ajal peaks auku ümbritsev seina paksus olema võimalikult suur; vastasel juhul võib augustatud koht praguneda. Kui auk sisaldab keermeid, muutuvad konstruktsiooninõuded keerukamaks, kuna keermepiirkond on pingeline. Kogemuste põhjal peab keermestatud augu serva pingekontsentratsiooniteguri vähendamiseks ohutule tasemele kaugus keermestatud augu servast toote servani olema suurem kui kolm korda keermestatud ava läbimõõt.
1 Läbivad augud
Montaaži seisukohalt kasutatakse läbivaid auke palju sagedamini kui pimeauke ja neid on lihtsam valmistada. Vormi disaini seisukohast on läbivate aukude disain ka konstruktsiooniliselt parem, kuna aukude moodustamiseks kasutatavaid südamikutihvte saab mõlemast otsast toetada. Läbivaid auke saab moodustada kas ühe südamiku tihvti abil, mis on kinnitatud vormi mõlemas otsas, või kahe südamiku tihvti abil, mis on omavahel ühendatud, kumbki on kinnitatud vormi ühes otsas. Üldiselt peetakse esimest meetodit paremaks. Teise meetodi rakendamisel peaksid kahe südamiku tihvti läbimõõdud veidi erinema, et vältida toote sisselõiget, mis on põhjustatud nende telgede väikesest nihkest, ning kontaktpinnad peavad olema tasaseks lihvitud.
2 pimedat auku
Pimedad augud moodustuvad vormis olevate ejektori tihvtide (nimetatakse ka südamikutihvtide) abil, mida saab vormis toetada ainult ühelt poolt. Seetõttu on sula plastik neid kergesti painutatud ja deformeeritav, mistõttu pime auk muutub elliptiliseks. Seega ei saa ejektori tihvti pikkus olla liiga pikk. Üldiselt on pimeaugu sügavus piiratud selle kahekordse läbimõõduga. Kui pimeaugu läbimõõt on 1,5 mm või vähem, ei tohiks selle sügavus olla suurem selle läbimõõdust.
3 Puurimine
Enamasti tuleks täiendavaid puurimisprotsesse nii palju kui võimalik vältida. Tootmiskulude vähendamiseks kaaluge avade kujundamist, mida saab moodustada ühe vormimistoiminguga. Kui aga moodustatav auk on pikk ja kitsas (st augu pikkus on suurem kui selle sügavus), võib katkiste või painutatud südamiku tihvtide asendamise lisakulu olla suurem kui teisese puurimisprotsessi maksumus. Sel juhul tuleks kaaluda sekundaarse puurimisprotsessi lisamist. Puurimisprotsessis tuleks kasutada puurimisseadmeid, et kiirendada tootmist ja parandada kvaliteeti ning vähendada katkiste puuriterade või sagedase teritamisega seotud lisakulusid ja aega. Teine meetod on puurimisseadme kasutamise asemel lisada plastosale väikesed, madalad asukohaavad.
4 külgmist auku (külgsüdamikud)
Külgmised augud raskendavad sageli vormi kujundamist, eriti kui külgmise ava suund on vormi avanemissuunaga risti, kuna külgmised augud tekitavad kergesti plastosale sisselõikeid. Levinud meetodid hõlmavad nurktihvtide ja poolitatud vormide kasutamist (külg-toimingud) või hüdraulilisi südamikutõmbeid. Pöörake tähelepanu sellele, kas südamiku tihvt deformeerub või puruneb plastist täidise survel; see olukord on tavaline pikkade,-väikese läbimõõduga südamikutihvtide puhul. Kuna vormi struktuur muutub keerukamaks, on vormi tootmiskulud kõrgemad. Lisaks pikeneb tootmisaeg vastavalt, kuna südamiku tihvt tuleb enne osa väljaviskamist tagasi tõmmata.
5 Muud disainiga seotud kaalutlused
Muud kaalutlused, mis puudutavad tootekujunduse aukude kujundamist, hõlmavad järgmist:

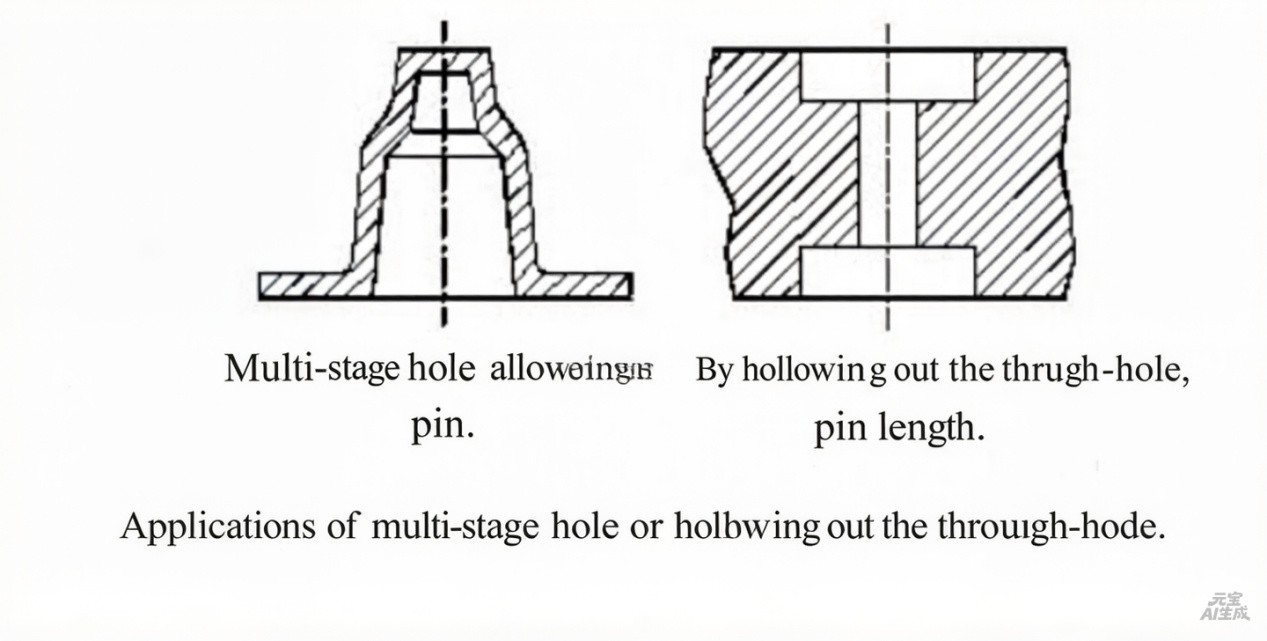

5.1 Astmelised augud (mitme erineva suurusega ühendatud läbimõõduga augud)võimaldavad suuremat sügavust kui ühe ühtlase läbimõõduga augud. Lisaks võib augu vajalikku sügavust lühendada ka osa vormi õõnestamine augu piirkonnas. Allolev diagramm illustreerib nende kahe meetodi rakendamist.

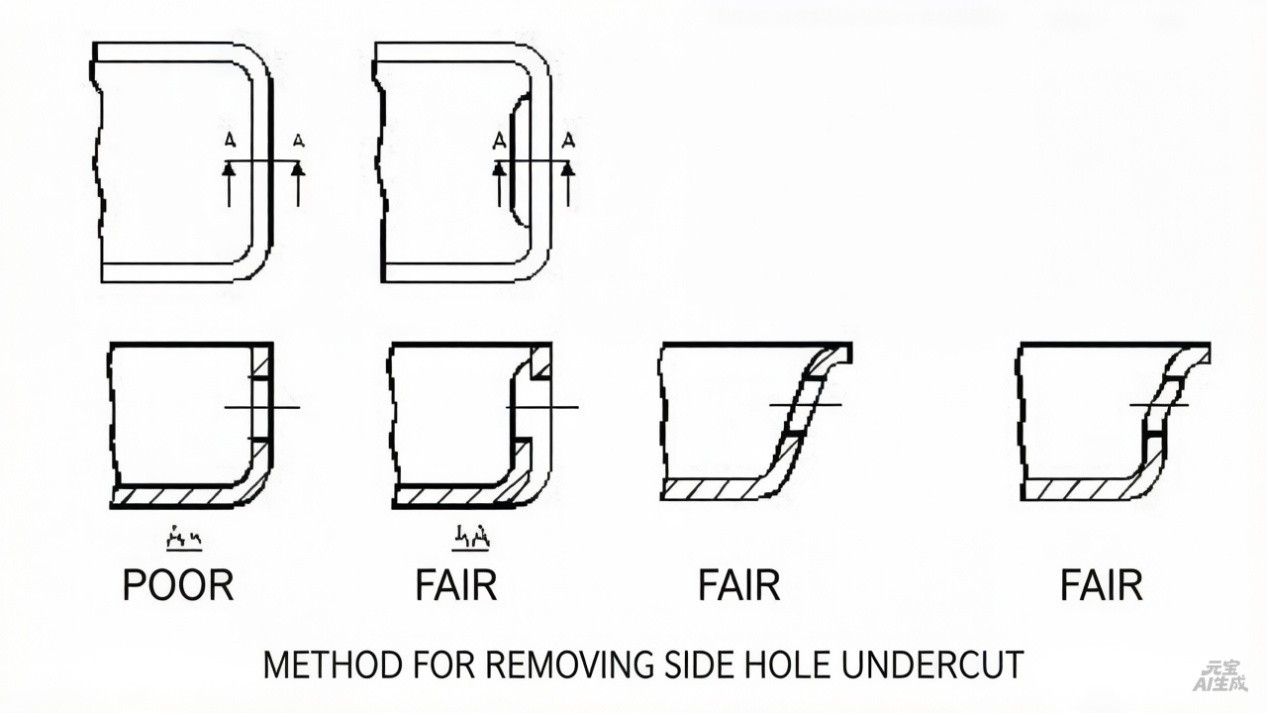

5.2 Nurktihvtide, poolitatud vormide või hüdrauliliste südamikutõmmete kasutamine külgmiste avade jaoks muudab vormi struktuuri paratamatult keerulisemaks ja suurendab kulusid. Selle probleemi saab kõrvaldada, suurendades külgmise augu seina tõmbenurka või asendades algse külgmise ava astmelise avakujundusega, eemaldades seeläbi külgmise augu põhjustatud sisselõigete. Külgmiste avade sisselõigete kõrvaldamise meetodite diagramm illustreerib nende kahe meetodi rakendamist.

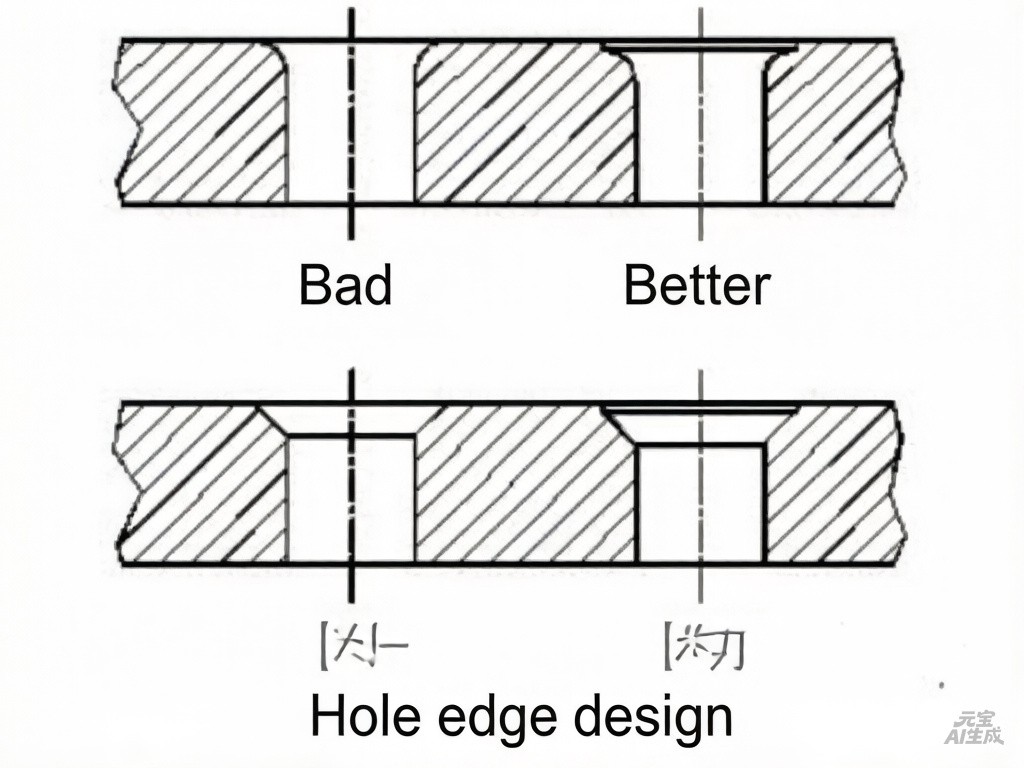

5.3 Ava servale tuleks reserveerida vähemalt 0,4 mm sirge maa (vertikaalne osa). Täieliku faasi või filee projekteerimine augu servale on sageli majanduslikult või praktikas ebaotstarbekas. Palun vaadake skeemi augu servade kujunduse kohta.
